油水分離型 浮遊物・浮上油回収装置WD-A

月額制のエコ得プランで購入する
矢印

フロートを浮かべて回収物を廃棄するだけ。
もっともシンプルな浮上油回収装置です。

液面追従の特許技術と豊富な導入実績を持つ、業界のスタンダードメーカーが、自信を持って提案する浮上油回収装置です。 シンプルな構造だからこそ、安全で使い方も簡単。清掃によるストレスもほとんどありません。
現場の手間を極限まで低減し、業務効率の向上を助けます。

フロートを浮かべて
スイッチON
エアー駆動の浮遊物・
浮上油回収装置

弊社は設備会社から始まったメーカーです。だからこそ、「現場の方が継続して使いやすいシンプルな装置」がエコイットシリーズ共通のコンセプトです。例えば、エアー駆動。重要視したのは、「漏電の心配をせずにライン内で使いやすい」こと。良い意味で、ざっくばらんな使い方が出来るのも特徴の一つです。

動画サムネイル

優れたメンテナンス性

エコイットは、「現場が使いやすい、シンプルな装置」をコンセプトにしています。 性能は高品質を保ちつつ、機構はシンプルに。消耗フィルターを使用しておりません。
現場により液面調整をして、フロートを浮かべ、スイッチを入れるだけ。 新人の方でも扱える操作性です。 そのため、特別な工具は使わずに、簡単に稼働・清掃が可能です。

浮上油回収装置使用中画像

安心のサポート

長期間の使用で吸引力が低下したり、部品の修理が必要になった場合も安心です。製造〜出荷を一貫して行っているメーカーだからこそ、 素早く的確な対応でクーラント管理をサポートいたします。
消耗部品が一式そろったオーバーホールキットを使えば、お客様ご自身でのメンテナンスも可能です。

オプション品画像

多数の実績と信頼

販売から10年以上、シリーズ出荷累計2800台以上の実績を持つ、業界のスタンダードメーカーと自負しております。
現場を第一に考え環境改善に投資される、優良企業の皆様に支えられたこの実績と技術力を是非お試しください。

浮上油回収装置の画像

訪問かWebで、いつでもデモ

カタログ上だけ、どうしても現場運用のイメージが湧きにくい方のために、無料の現場訪問やWebデモンストレーションを実施しております。 百聞は一見に如かず。訪問なら、実際に稼働中のタンクで確認できるため、御社独特の浮上油やスラッジに対する回収能力、加工機周りでの取り回し等をイメージしやすい、と好評いただいております。

ウェブデモ中の画像

現場に合った仕様選定

現場ごとの台数や設置位置、メッシュ等のオプションに始まる仕様選定のほか、ホース類の長短、大型仕様・高温仕様・塗装色変更など… 年に数百の現場を訪問し、製造から出荷まで一貫したメーカーだからこそ、 数々のお客様仕様に対応することが可能です。
経験豊富なスタッフが、お客様のニーズに合わせた最適なカスタム仕様をご提案させていただきます。

図面の画像
月額制のエコ得プランで購入する
矢印

装置を使うと何が良い?

浮上油の問題

浮上油が引き起こす問題

工作機械の水溶性クーラント液は、加工を続け、クーラントタンク内の環境を改善せずにそのまま使用しているとクーラント液を腐敗させ、フィルターを目詰まりさせ、加工に悪影響を及ぼします。 油はあらゆる隙間から洩れ、仕切りを乗り越え、水と共に仕切りをくぐり、タンクのいたるところに存在しています。 本来、加工ワークと削る工具の摩擦を避け、潤滑油となる油を管理せず放置すると、汚れた油となります。この汚れた油が加工ワークにべた付きなどの悪影響を与えます。
現場により、ベルトスキマーやオイルスキマーなどの浮上油回収装置を設置していても、油を回収する範囲が限られるため、回収が追い付いていないのが現状です。 加工の品質維持のためにも、毎日使用しても、簡単で扱いやすく、メンテナンスが容易な浮上油回収装置を選ぶことが改善のカギとなってきます。

浮上油がタンクに混入
タンクに幕が発生した
フィルターの目詰まり

潤滑油以外でも加工ワークに付着している油が加工時に洗い流され混入します。混入した油は、排出されることなくタンクに浮上し膜を形成します。この膜は、クーラント液と空気を遮断し、嫌気性バクテリア(空気が嫌いなバクテリア)を大量に発生させる環境を作ります。このバクテリアはクーラント液を腐敗させ、悪臭を引き起こします。 一般的に機械加工工場で感じる鼻に着くにおいと言うのはこれが原因です。

装置で解決できること

悪臭の原因
油汚れの原因
加工環境の悪化
フィルターの目詰まり
オイルミスト発生源
ワークのべたつき

浮上油回収装置は、①悪臭の原因②現場の油汚れの原因③加工環境を劣悪にする④フィルター等の目詰まりの原因⑤オイルミストの発生源⑥ワークのベタ付きといった問題を解決する最善の手段です。 結果として、腐敗抑制による加工液の長寿命化、現場作業者の健康安全、加工環境の安全、整備、廃液処理量の削減、機械やタンクの清掃負荷削減といった様々な恩恵を受けることができます。

導入事例

Before
Before1
After
Before1

水溶性工作機械の
クーラントタンク

特許技術の吸引力で、タンクの奥に滞留した浮遊スラッジ・浮上油を引き寄せます。※60Lタンクで約30分

Before
Before2
After
After2

鍛造・プレス等の
廃水集中ピット

大型タンク・揚程のある地下ピットでの回収実績も豊富です。

Before
Before2
After
Before2

洗浄機のタンク

洗浄精度が求められる洗浄機に発生する浮上油も、常時自動で回収し続けます。

アルミスラッジ
Before2
微細スラッジ
Before2
大きなタンクの浮遊物
Before2

浮遊物の回収も可能

アルミ加工の浮遊するスラッジや研磨機の微細スラッジ、プールのような大きなタンクの浮遊物も回収します。

その他、熱処理工程の冷却タンクや脱脂工程タンクなど、多数の導入事例がございます。

参考販売価格
700,000 円〜
予算取りに困ったら…
吹き出し
サブスクのエコ得プランがおすすめです。
月額
35,000 円〜

デモ機を貸し出すサブスクリプションプランです。

エコ得プランのメリット

1

デモ機だから
いつでも機種変可能

同額のモデルなら無料、上位モデルなら差額のみの追加でいつでも他の機種に変更することができます。その他オプションを追加する場合も差額のみのお支払いで済みます。
2

途中で解約しても
違約金は0円

契約期間中に解約をご希望の場合、違約金等の費用は一切発生いたしません。そのため、実際の現場で性能を試しつつ、費用対効果をじっくりと検証していただけます。
3

ポイントをためて
新品がもらえる

月額費用はポイントに換算。例えば35,000円のプランなら、20ヶ月後には装置1台分のポイントが貯まります。新品交換やオプション品、その他サービスにも適用されます。

エコ得プランのご利用や製品のご購入については右記よりお問い合わせ下さい。

オプション

24時間タイマー
24時間タイマー

稼働時間を任意に設定可能。不在時の運用管理に

オートストッパー
オートストッパー

回収した油が廃油缶から溢れ出る前にエアーを強制遮断し、装置を停止させます

大型外付けストレーナー
大型外付けストレーナー

浮遊スラッジが多く、標準サイズだとすぐに満杯になってしまう現場に

泡消し装置
泡消し装置

回収した泡の泡立ちを抑え、比重分離効率をupさせます

オーバーホールキット
オーバーホールキット

末永くお使いいただくために安心をいつでもご用意しています。

仕様

装置の特徴

特許技術

特許技術「二段式液面追従吸い込みシステム」の高い回収率・吸引力

特許技術

浮上油だけでなく、浮上スラッジも同時に回収

特許技術

二段分離槽式で低い含水率の廃油を回収可能

特許技術

ステンレスフィルターを採用。消耗がなく、ランニングコストゼロ

特許技術

シンプルな構造でコンパクトかつ高性能を実現

特許技術

メンテナンスが容易なため、長期間安定して回収

特許技術

キャスター付きのため、複数機械での展開が容易

特許技術

エアー駆動で電気を使わず、安心安全(一部電源使用製品有)

特許技術

現場が使い続けることを一番に考慮し、タンクをキレイにし続けることが可能

仕様表

浮遊物・浮上油回収装置 WD–A
  • 外形寸法
    531×431×1336H(突起部、専用台車含む)
  • 分離槽寸法
    280×146×255H×2段(約16L)
  • 重量(タンク空時)
    40kg(専用台車含む)
  • 駆動源
    エアー(標準圧力0.3MPa)
  • ポンプ
    エア駆動ダイアフラムポンプ 吐出32L/min (揚程1.8m 0.3MPa時)
  • フロート
    φ75球型2個(3個タイプもあり)
  • 接続配管口径
    吸入口:φ12mm 環流口:φ19mm 廃油口:φ25mm
  • 処理液
    工作機械等の水溶性切削液・洗浄液・焼入液・工場廃液等(固形物を除く)
  • 設置条件
    戻り口の高さを、タンク液面より高い位置に設定し、平坦な場所

その他の機種についてはカタログをご覧ください。

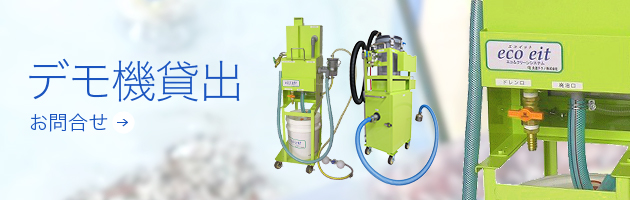

デモ機貸し出し
